ОБ 204/525

Насос, полупогружной, модели ОБ 204/525

-расход до 820 литров в минуту;

-создаваемое давление до 57 метров (5,7 бар);

-высота погружной части 525 мм;

Насосы ОБ 204/525 производятся в корпусах из чугуна и имеют так называемое модульное исполнение, когда при одинаковом электродвигателе, муфте, вале насоса имеется возможность установить на выбор крыльчатку (открытая, периферическая, закрытая) и улитку. Насосы ОБ 204/525 обеспечивает напор до 5,8 бар и максимальную производительность до 800 литров в минуту. Глубина погружной части (от фланца до улитки) 525 мм.

Применение

  • станки
  • моечные машины
  • циркуляционные системы
  • системы охлаждения
  • вода техническая

Исполнение

корпус - чугун

рабочее колесо - литая сталь

вал - сталь

улитка - чугун

Технические параметры

 присоединительные размеры портов G 2
 мощность электродвигателя 7,5 кВт
 напряжение питания 230/400 В
 частота тока 50 Гц
 сила тока 14,0 А
 частота оборотов вала 2930 об/мин
 наибольшие размеры твердых частиц в жидкости 10 мм
 диапазон вязкости рабочей жидкости 1..90 сСт.
 показатели влагозащиты IP 55

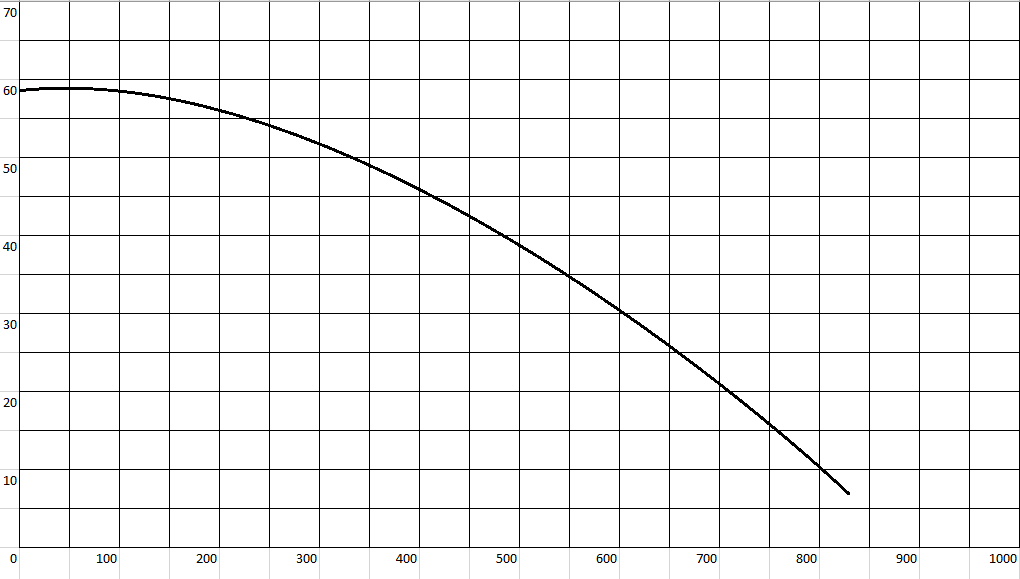

График характеристик

по вертикали - напор в м. вод. столба (бар-1);

по горизонтали - производительность в л/мин.

Насос ОБ-204/525 - график характеристик

Габариты насоса

 длина погружной части (от фланца до улитки) 525 мм
 вес насоса в сборе 100 кг
 размер a  258 мм
 размер b  438 мм
 размер c  610 мм

Центробежные насосы ОБ200 - чертеж размеров
